隔离型(柔性)矿物绝缘电缆防火电缆

该类电缆在安装完毕后能够保证应急使用,平时也可作为耐温 125℃无卤阻燃电缆、 耐火电缆使用,因该系列电缆覆盖面广,既克服刚性MI电缆的缺陷,又发挥了柔性MI电缆的优势,并且为各重点工程提供了实用产品,使现代工程在电气线路中达到了短路不燃烧,燃烧不短路的功效,柔性矿物绝缘电缆不仅在消防报 警和紧急救生回路等防火性能上能够成功应用,在高密度电流及其他特殊性能要求的情况下也能得推广应用。

铜芯矿物绝缘(柔性)防火电缆

产品型号: BBTRZ-B1TBTRZYBBTRZ

额定电压: 0.6/1kV

产品特性: 具有良好的机械性能,电气性能和耐化学腐蚀性能,还具有结构简单,重量轻,敷设不受落差限制等优点。

应用领域: 广泛用于城市电网、矿山和化工厂等地方。

产品简介

柔性矿物绝缘防火电缆的发明比较晚,大约是在上个世纪七十年代诞生于瑞士斯图特电缆公司。本公司从2000年开始研究BBTRZ柔性矿物绝缘防火电缆,于2003年推出国内zui早、zui新的柔性矿物绝缘防火电缆。 由于刚性矿物绝缘电缆在可靠性、生产及敷设方面的缺陷,在欧美发达国家中逐渐退市,柔性矿物绝缘防火电缆成为防火领域的主流电缆产品。

型号 规格 芯数 额定电压
BBTRZ-B1 1.0~630mm² 1~5芯 0.6/1kV
TBTRZY 1.0~630mm² 1~5芯 0.6/1kV
BBTRZ 1.5~630mm² 1~6芯 0.6/1kV
补充说明:

导体规格300mm²及以上建议选用单芯电缆,以方便敷设。

型号说明示例

  • 1.系列代号

    布线用矿物绝缘电缆B

  • 2.护套代号

    矿物化合物护套B

  • 3.导体代号

    铜导体T

  • 4. 特性代号

    柔性R

  • 5.结构特征代号

    重型Z

    轻型Q

  • 为符合各地相关验收规范,可在型号前面加上WDZAN,WDZN,NH,ZR等功能代号实际产品相同。

型号示例

例如:

a) 轻型铜芯无机矿物绝缘矿物化合物护套高温柔性防火电缆,额定电压0.6/1kV,单芯 25mm2,表示为:BBTRQ-0.6/1 1×25

b) 铜芯无机矿物绝缘矿物化合物护套高温柔性防火电缆,额定电压0.6/1kV,3 芯 25mm2,表示为: BBTRZ-0.6/1 3×25

c) 铜芯无机矿物绝缘矿物化合物护套高温柔性防火电缆,额定电压0.6/1kV,5 芯 16 mm2,表示为: BBTRZ-0.6/1 5×16

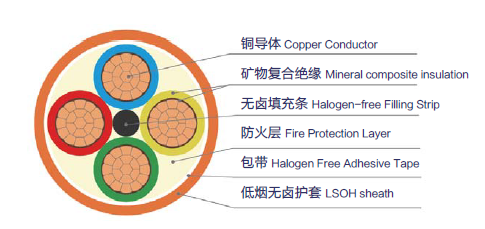

产品结构示意图

电缆导体:有多股铜丝绞合而成,具有良好的弯曲特性。

绝缘层:采用矿物质绝缘材质,可耐温到1000度以上。

防水隔离层:采用聚乙烯隔离材质。

矿物质填充层:采用国内外先进纳米技术研制的具有防火、耐火、耐高温、隔温、隔热等优点的无机矿物质材料。

外护套:采用低烟无毒或更好更高的塑型材质,有良好的防腐蚀特性,可根据要求选择不用型号的材料(可选)。

产品详情

柔性:

由于电缆的导体采用了成熟的绞线技术,而且护套是采用交联的无机材料制成,非铜管型。因此不仅重量轻,而且更具有柔软的特性。能避免设计和安装刚性矿物绝缘电缆(BTTZ)时经常遇到的接线终端问题。

防火:

由于电缆的组成材料均为矿物化合物,故决定了电缆本身的非燃性。产品符合BS,IEC国际标准,能在带电的情况下承受950℃ 3小时的燃烧,并保障电路的正常运行。因此即使在短路温度以上也可以保持不变。

低烟:

根据IEC1034进行烟气发散试验,测试透光度达到80%以上( 标准为60% )。

无卤:

由于电缆的绝缘,护套均是无机化合物材料,没有通常的PVC材料。因此即使在火灾条件下,也无酸性气体发散。

耐温:

电缆可在125℃环境温度下长期工作,替代耐温125℃的低烟无卤阻燃电缆使用。在紧急情况下也可以在1080℃以下短期工作。

耐腐:

电缆采用的矿物化合物材料,经辐照后更具有耐腐蚀功能,敷设时可不加任何附加措施。

载流量大:

比照相同截面的电缆,柔性矿物绝缘防火电缆不仅能传输更高的电流而且能承受较大的过载。

机械强度高 :

柔性矿物绝缘防火电缆通过高能电子B射线,对经过特殊开发的无机化合物实施交联后制成。产品符合BS,IEC国际标准,能在950℃及通电情况下,承受15分钟内连续的30次撞击。全面克服了因材料老化特性急剧恶化而造成电缆的机械特性不足。

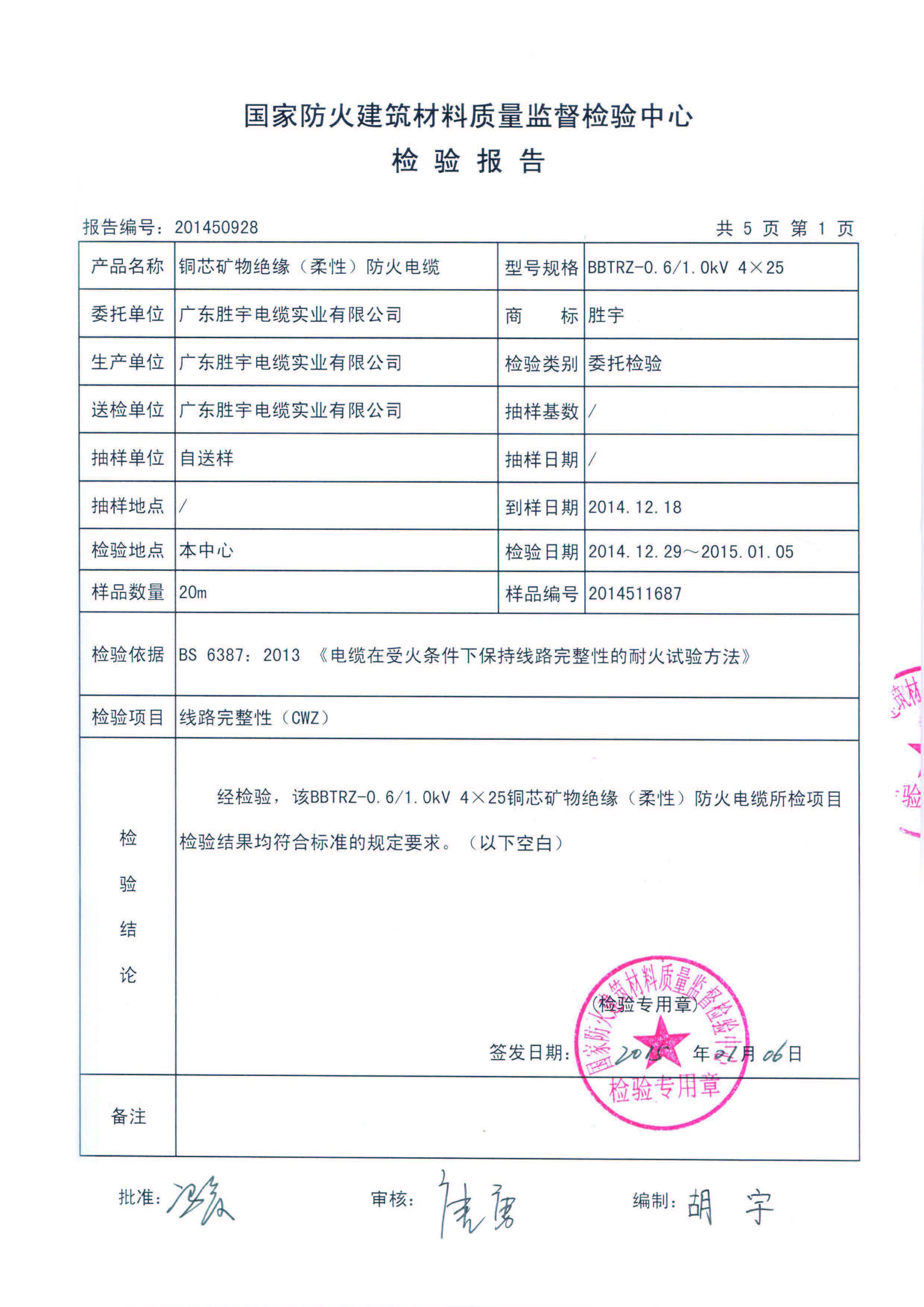

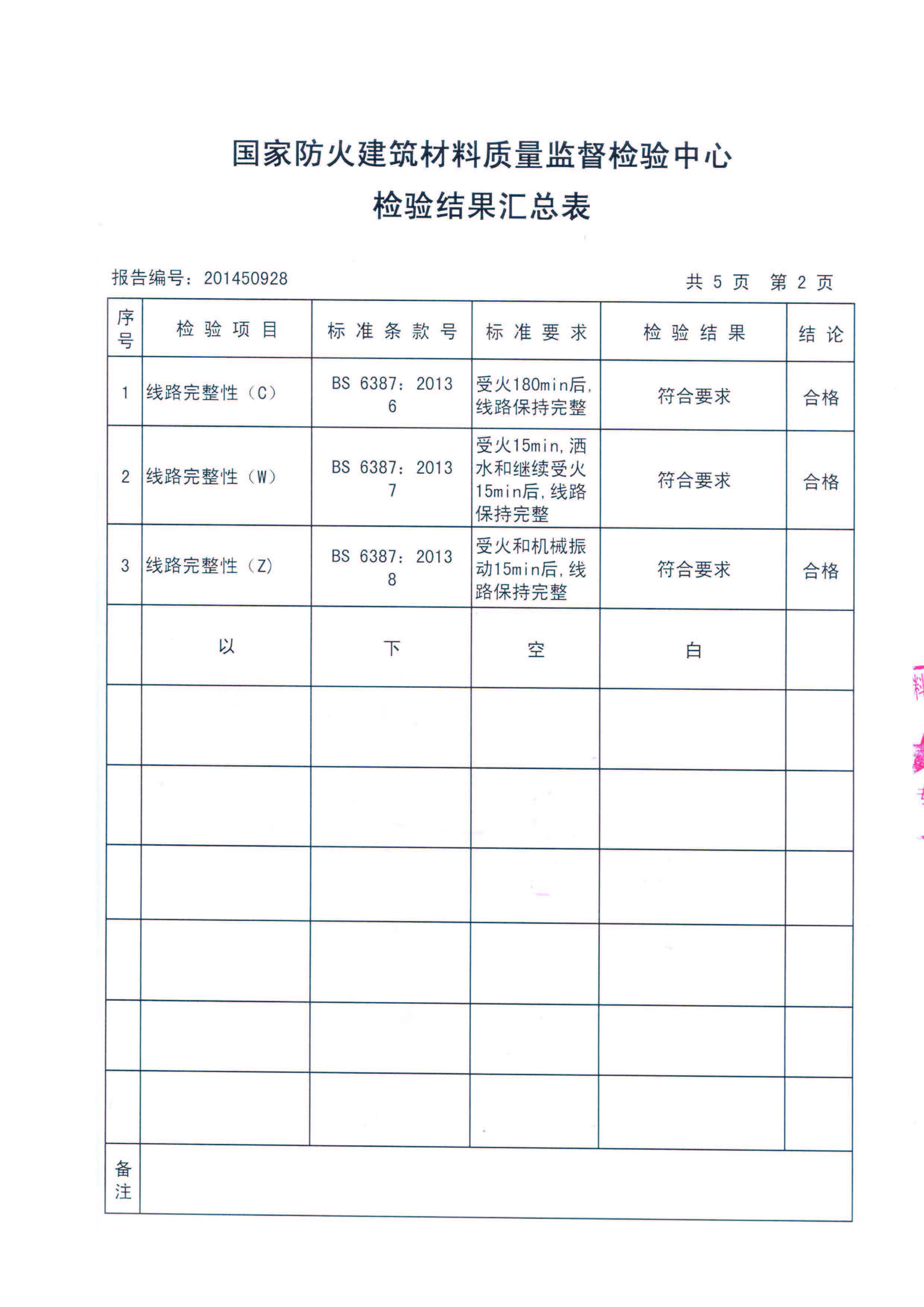

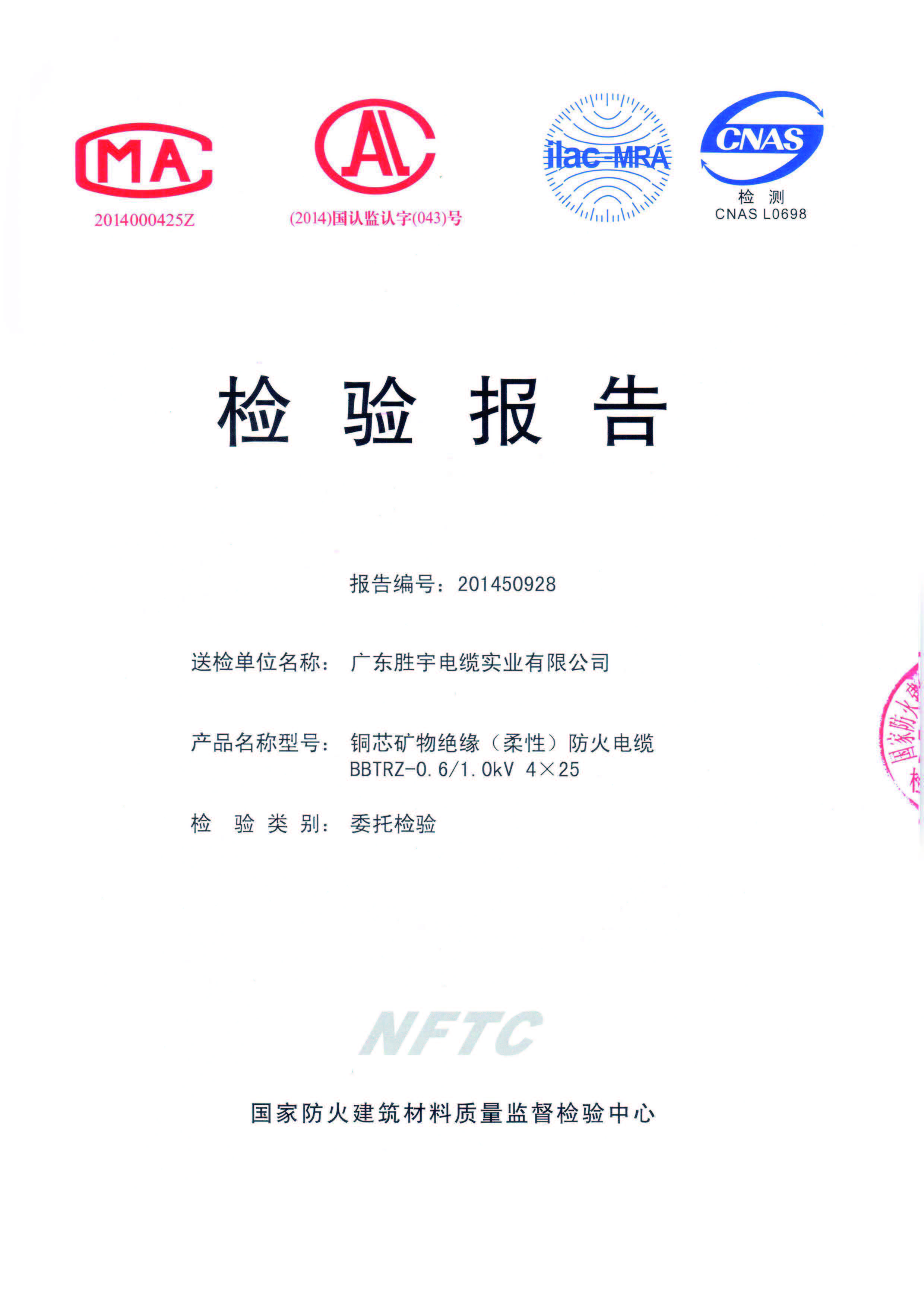

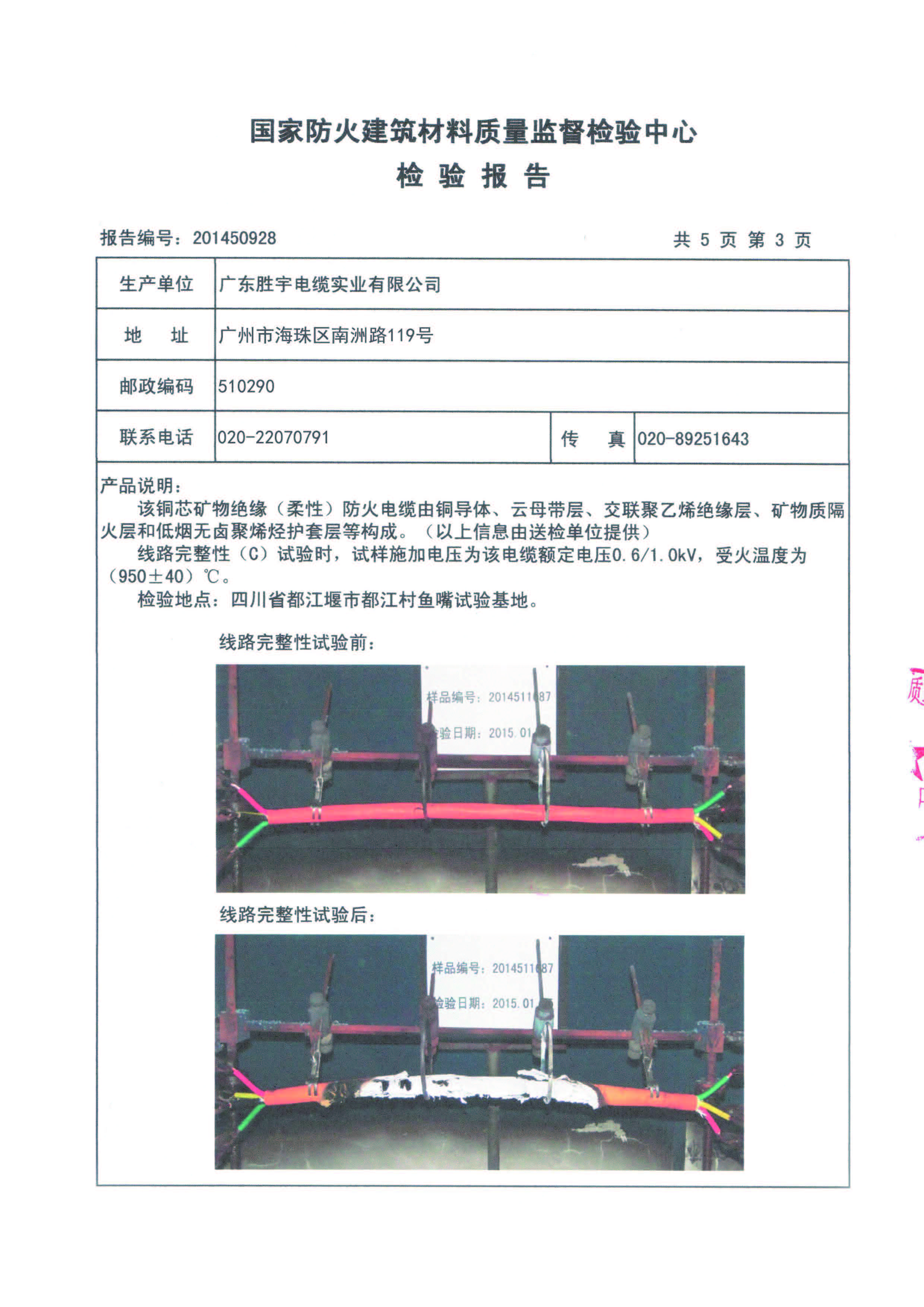

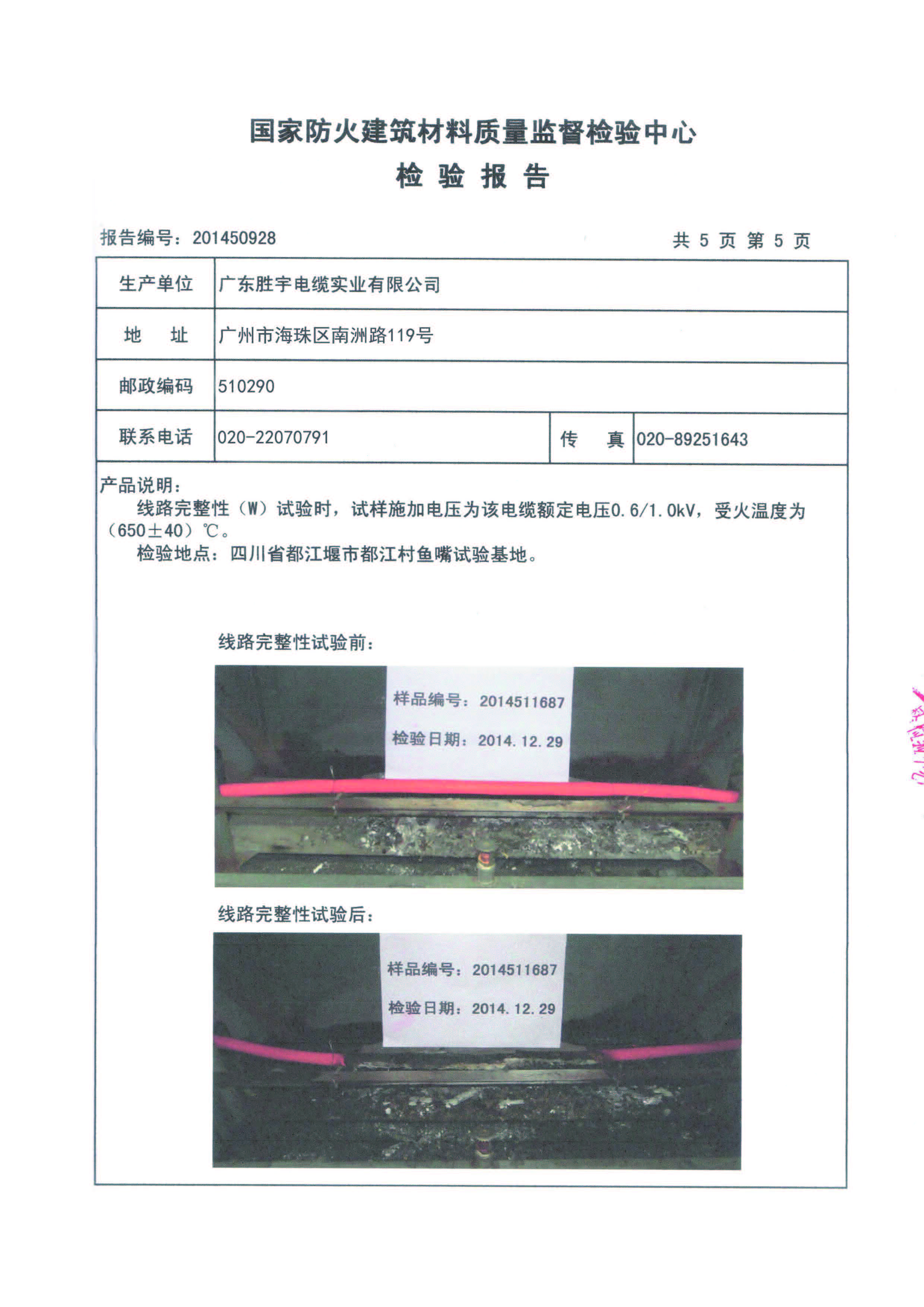

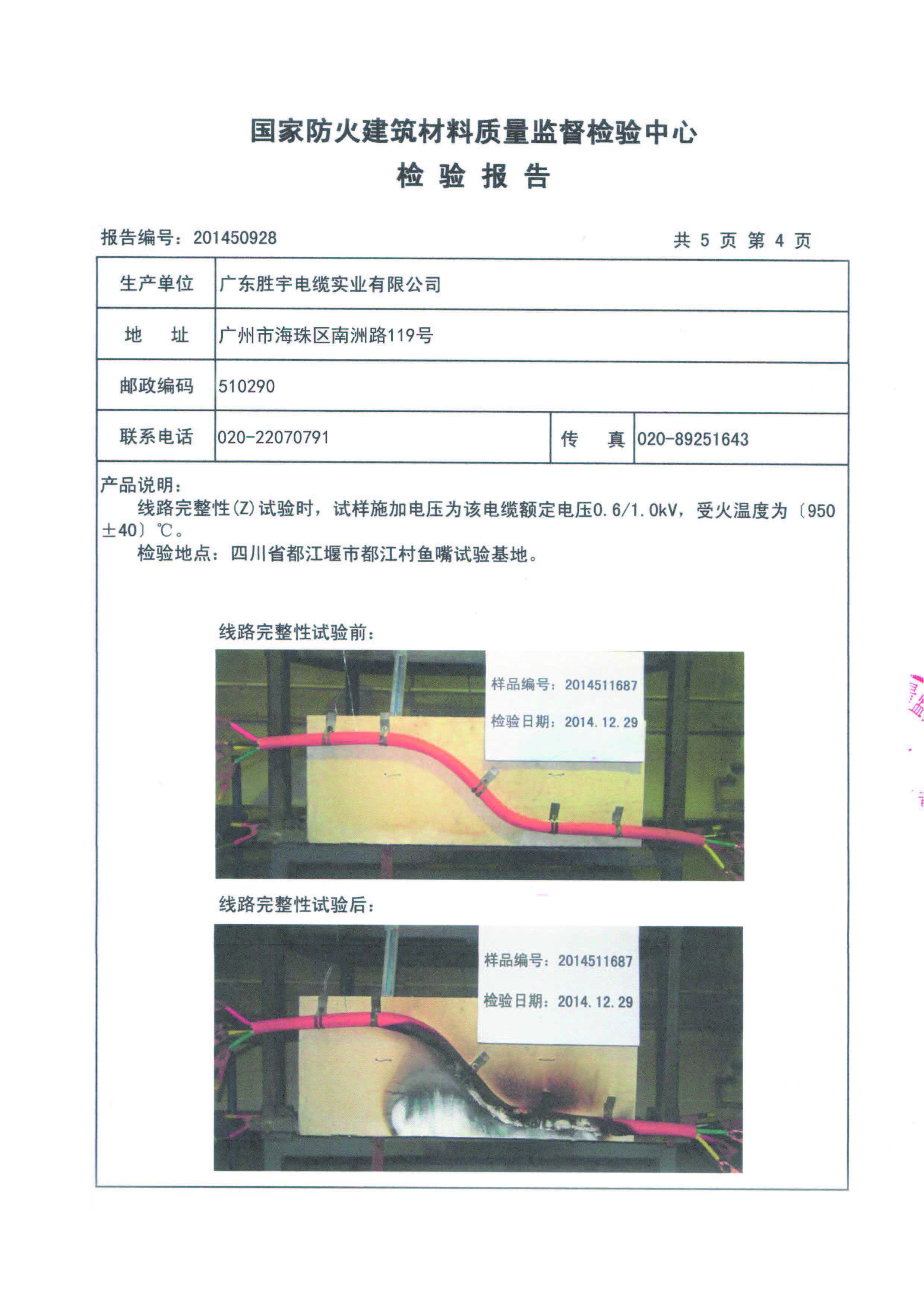

检测报告

矿物绝缘电缆被用于为关键设备如电源和控制电路提供电路完整性

    1. · 大楼机房、医院手术室

    2. · 对楼梯间的空气增压系统

      · 火灾报警系统

      · 应急电源系统、应急照明系统

      · 自动喷水灭火系统

    3. · 公共建筑,如剧院,电影院,宾馆,学校

  •
    1. · 核反应堆、 隧道和矿山

    2. · 温度测量装置,电阻温度探测器,热电偶

      · 接近或内工业铸造厂,窑炉和烤箱

      · 危险区域,其中的可燃气体可以是本

    3. · 交通枢纽 - 火车站,机场等

矿物绝缘电缆是作为建筑消防安全线路铺设的最佳选择

BS 6387: 电缆防火试验

本次试验基于BS 6387:2013《在火焰条件下电缆保持线路完整性的耐火试验方法》进行,本标准详细说明了根据其防火能力对电缆进行分类的以下试验。矿物绝缘电缆能够达到该标准的最高耐火等级。

  • 耐火实验

    电缆在通过额定电压下的电流时暴露在火焰中进行测试。

    下表定义了四个等级类别。

    • 标志条件
    • A级650℃/3小时
    • B级750℃/3小时
    • C级950℃/3小时
    • D级950℃/20分钟

  • 喷淋试验

    新的电缆样品暴露于火焰在650°C 15分钟,同时在额定电压下通过电流,然后打开水喷淋,使火和水再接触15分钟

    等级结果如下:

    • 标志条件
    • W级650℃/15分钟

  • 机械冲击试验

    最后一个要求是机械冲击损坏,将新的电缆样品安装在S形弯曲的背板上并暴露在火焰中,而背板则用与被测电缆直径相同的实心钢筋每30秒撞击一次,持续15分钟。

    电缆暴露在以下性能表中定义的温度下:

    • 标志条件
    • X级650℃/15分钟
    • Y级750℃/15分钟
    • Z级950℃/15分钟

超越标准

标准中的3个试验,每做一个新实验都得换一个新的样品,胜宇矿物绝缘电缆可以轻松遵守和承受最繁重的等级类别C、W、Z,甚至3个试验中整个过程中使用同一个电缆样品不需更换。
