变频电缆主要用于变频电源和变频电机之间连接用的电缆， 以及额定电压1kV及以下的输配电线路中， 作输送电能用。尤其适用于造纸、 冶金、 纺织、 金属加工、 矿山、 铁路和食品加工等行业。
产品型号： BPYJVTP2BPYJVP12RBPYJVPX13R
额定电压： 0.6/1kV
产品特性： 具有良好的机械性能，电气性能和耐化学腐蚀性能，还具有结构简单，重量轻，敷设不受落差限制等优点。
应用领域： 广泛用于城市电网、矿山和化工厂等地方。
变频电缆主要用于变频电源和变频电机之间连接用的电缆， 以及额定电压1kV及以下的输配电线路中， 作输送电能用。尤其适用于造纸、 冶金、 纺织、 金属加工、 矿山、 铁路和食品加工等行业。

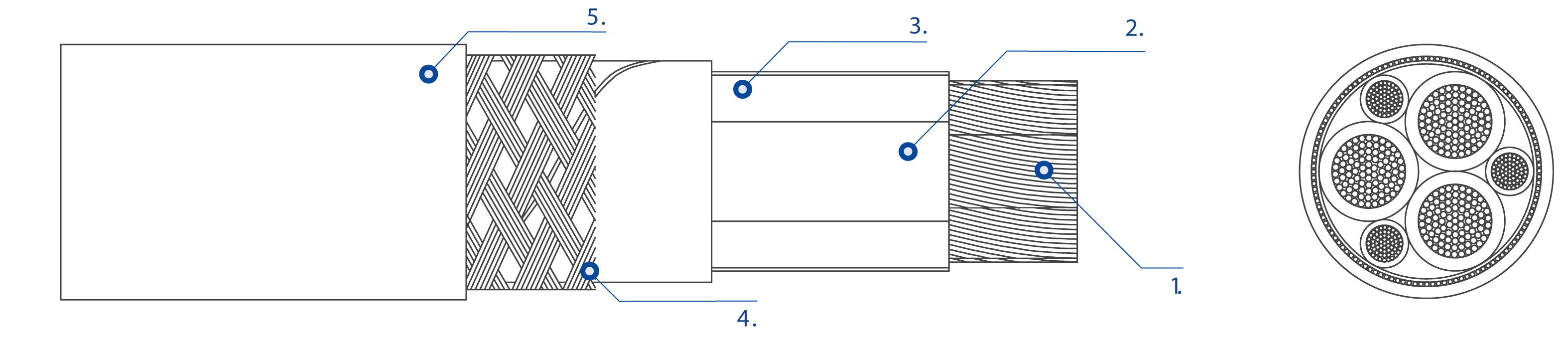

1. 导体
电解铜，5级(柔性)，基于en60228和IEC 60228。
2. 接地导体
接地导线分为三根;等效截面约为相导体截面的50%。
3.绝缘
交联聚乙烯(聚乙烯)
绝缘导线的标准标识如下:
4G灰色+棕色+黑色+黄色/绿色（zui大4mm²）
3x + 3G灰色+棕色+黑色+黄色/绿色（3 x）（从6mm²起）
4. 屏蔽
铝 - 聚酯胶带屏，螺旋状放置在绝缘导体上。 在磁带上有一个镀锡铜编织屏蔽。 胶带和编织物用作双屏蔽，以消除所有电磁干扰。屏蔽的覆盖率为100％，其总截面约为其中一根导线的10％。
5. 外护套
聚烯烃低烟无卤护套，黑色。
| 型号 | 名称 | 规格 | 芯数 | 额定电压 |
|---|---|---|---|---|
| BPYJVTP2 | 铜芯交联聚乙烯绝缘聚氯乙烯护套铜丝缠绕+铜带绕包屏蔽变频电缆 | 4~240mm² | 3+1 | 0.6/1kV |
| BPYJVP12R | 铜芯交联聚乙烯绝缘聚氯乙烯护套铜带绕包+铜丝编织双屏蔽变频软电缆 | 2.5~240mm² | 3+3 | 0.6/1kV |
| BPYJVPX13R | 铜芯交联聚乙烯绝缘聚氯乙烯护套铝带绕包+镀锡铜丝编织双屏蔽变频软电缆 | 2.5~240mm² | 3+3 | 0.6/1kV |
| 补充说明：
另可根据用户需要提供铠装结构变频电缆。 可在型号前面加上WD-，WDZAN-，WDZN-，NH-，ZR- 等功能代号。 | ||||
变频电缆专为变频驱动电机和必须限制电磁干扰（EMI）的安装而设计。
标准
IEC 60502-1 / IEC 60092-353
认证
CE
DNV，GL
ABS（进行中）
RoHS指令
建筑产品法规
Cca - s1a，d1，a2
散热性能
zui高使用温度：90ºC。
zui大短路温度：250ºC（zui长5 s）。
zui低工作温度：-40ºC（固定和受保护的安装）。
防火性能
基于UNE-EN 60332-1和IEC 60332-1的火焰非传播。
基于UNE-EN 60332-3和IEC 60332-3的防火传播。
LSZH（低烟无卤）基于UNE-EN 60754-1和IEC 60754-1。
基于UNE-EN 61034和IEC 61034的低烟雾排放：透光率> 60％
基于UNE-EN 60754-2和IEC 60754-2的低腐蚀性气体排放。
机械性能
zui小弯曲半径：x10电缆直径。
抗冲击性：AG2中等严重程度。
化学性能
耐化学性和耐油性：良好。
